Trimble Earthworks Bagger

Produktiver arbeiten mit der neuen Generation Maschinensteuerung

Maschinensteuerung für Bagger

3D-System Trimble Earthworks

Steigern Sie die Leistung Ihres Baggers bei Erdarbeiten mit Bautechnologie von Trimble. Arbeiten Sie intelligenter, schneller und rentabler mit hochproduktiven, integrierten und innovativen Baggersteuerungen, die das Herantasten an die geplante Geländeform und Nacharbeiten vermeiden. Die Einbindung von Positionierungstechnologie ermöglicht Ihnen präzises Arbeiten in nahezu absteckungsfreier Umgebung. Die Maschinensteuerungsplattform Trimble Earthworks für Bagger ermöglicht ein größeres Arbeitspensum in kürzerer Zeit. Die Software basiert auf dem Betriebssystem Android und ist intuitiv und leicht zu erlernen.

Intuitive Software, robuste Hardware

Die Trimble Earthworks Grade Control App läuft auf dem neuen 10-Zoll (25,7 Zentimeter) Trimble TD520 Touchscreen Android Display. Die Software wurde in Zusammenarbeit mit Anwendern von Maschinensteuerungssystemen  weltweit entwickelt. Das Ergebnis ist eine anwenderoptimierte Benutzeroberfläche, mit der der Fahrer eine maximale Arbeitsleistung seiner Maschine erreicht.

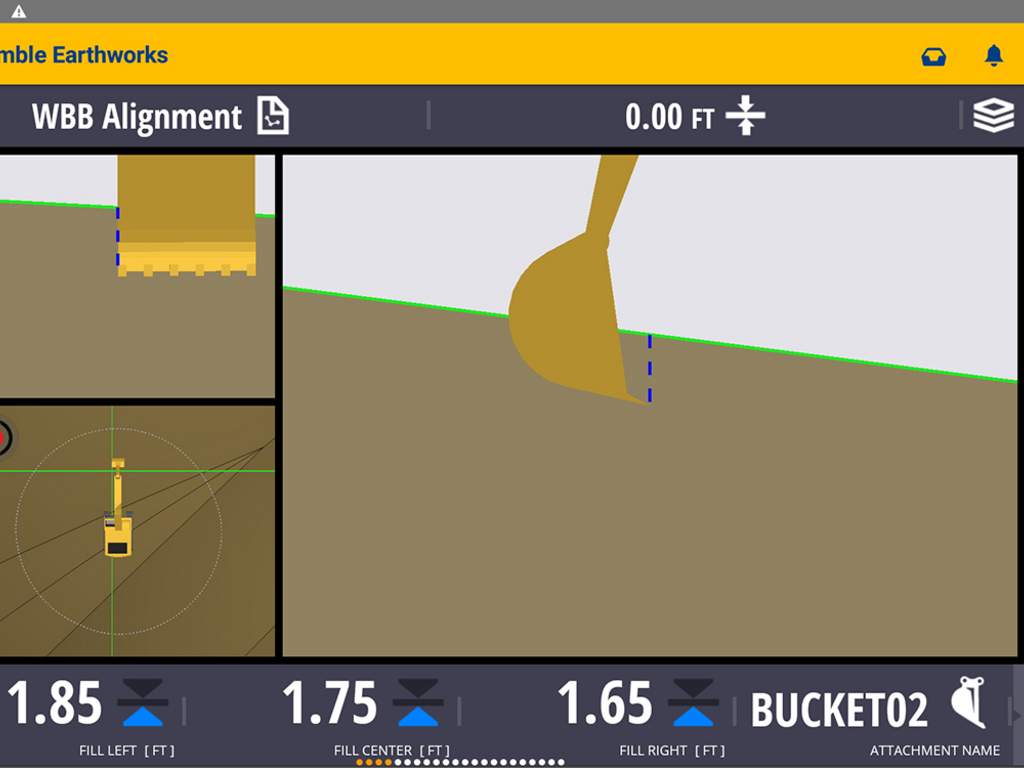

Erdarbeiten mit der Earthworks App lassen sich leicht im laufenden Betrieb erlernen. Die App bietet farbige 3D-Grafiken, natürliche Interaktionen, Gestensteuerung und intuitiv erlernbare Funktionen. Mit frei wählbaren und konfigurierbaren Ansichten kann die Oberfläche an die Anforderungen des Fahrers optimal angepasst werden.  Der Anwender kann jeweils die Perspektiven wählen mit denen er am besten arbeiten kann und die höchste Produktivität erzielt.

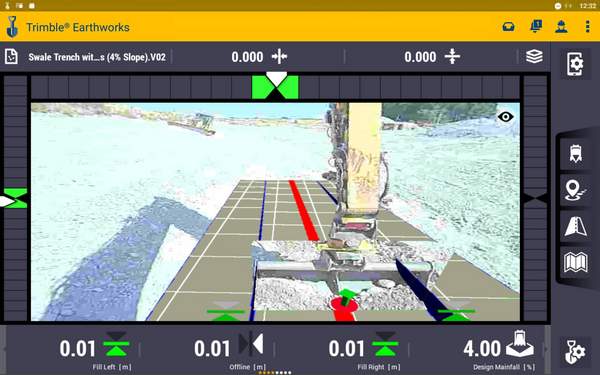

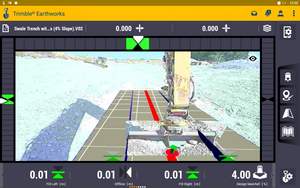

In der Augmented Reality-Ansicht wird ein Live-Bild von der Frontkamera mit den Designdaten kombiniert, so dass der Fahrer auf dem Display die 3D-Entwurfsdaten in der realen Umgebung sehen kann. Das Oberflächendesign wird als Fläche mit Rasterlinien dargestellt, so dass der Fahrer Begrenzungen, komplexe Formen, Details sowie Punkte und andere 3D-Konstruktionen aus der Kabine erkennen kann. Die Kombination des Plans mit der Live-Ansicht des Arbeitsbereichs gibt dem Fahrer eine gute Orientierung, hilft Fehler zu vermeiden und trägt letztlich zu einer Steigerung der Produktivität bei.

Die neue 3D-Automatik für Bagger vereinfacht die Arbeit für den Fahrer erheblich. Die halbautomatische Arbeitsweise kann für das Anlegen glatter, ebener oder geneigter Flächen genutzt werden und der Fahrer muss nur noch den Baggerstiel manuell steuern. Ausleger und Baggerschaufel werden durch die Automatik gesteuert. Die hohe Präzision bedeutet weniger Nacharbeiten und somit erheblichen Einsparung bei Zeit und Kosten. Produktivitätssteigerungen von bis zu 40% sind durch die Automatik möglich.

Earthworks ist das weltweit erste nachrüstbare Automatiksystem für Bagger, die ab Werk keine Maschinensteuerung besitzen.

Trimble hat das bewährte Wiegesystem LOADRITE in die Earthworks Maschinensteuerung für Bagger integriert. Der Fahrer sieht die Beladungsinformation zusammen mit den Funktionen der Maschinensteuerung auf einem Display und sorgt für die optimale Beladung der LKW’s. Das Wiegesystem steigert mithilfe akkurater Messdaten die Produktivität auf der Baustelle oder in der Baustoffgewinnung. Der Fahrer erhält präzise Daten zum Materialgewicht in der Schaufel und zum Gesamtgewicht je LKW, Projekt oder Tag.

Mit der neuen Version Earthworks 1.7 hat Trimble die Steuerung des Tiltrotators automatisiert. Werden beim Bagger Tiltrotatoren verwendet, sehen Fahrer die Position und Ausrichtung der Schaufel unabhängig von der Drehung. Der Fahrer erkennt sowohl die Höhe als auch die Lage der Schaufelschneide im Geländemodell. Mit der Rotator-Automatik können Fahrer noch intuitiver und schneller arbeiten als zuvor. Das trifft insbesondere auf die Erstellung komplexer Geländeformen zu, bei denen der Einsatz des Tiltrotators sinnvoll ist.

Trimble Earthworks für Mobilbagger

Prinzipiell ergeben sich aus der Nutzung von Trimble Earthworks als 3D-Maschinensteuerungssystem für Mobilbagger dieselben Vorteile, wie beim Einsatz für den Kettenbagger. Geländeformen können meist in einem Zug präzise und ohne Nacharbeiten mit hoher Geschwindigkeit nach einem digitalen Geländemodell hergestellt werden.

Typische Anwendungen der Maschinensteuerung für Mobilbagger

  • Beim Asphaltieren verdeckte Kanalschächte auf Basis der digitalen Pläne mit Trimble Earthworks gezielt anfahren und freilegen
  • Über bereits befestigte Oberflächen Hausanschlüsse anfahren und bearbeiten nach dem digitalen Modell
  • Entlang von finalisierten Land- und Bundestraßen von der asphaltierten Fläche aus effizient Entwässerungsgräben anlegen.
  • Bei Planänderungen mit Trimble WorksManager stets aktuelle Designdaten zur Verfügung stellen, wenn sich bei innerörtlichen Kanalbauarbeiten durch neue Lageinformationen von unterirdischen Leitungen Pläne ändern.
  • Arbeiten nach dem Geländemodell mit Tiltrotatoren auf engen Baustellen und im Straßenbau.
  • Nutzung der UTS-Steuerung bei eingeschränktem Satellitenempfang durch Gebäudeabschattungen.

Das 3D-System eignet sich besonders für Massenaushub-Anwendungen und die Erstellung von komplexen Geländegeometrien wie:

  • Rekultivierung
  • Staudammbau
  • Neue Infrastrukturprojekte
  • Geländeverfüllungen und Mülldeponien
  • Böschungen, Dämme, Gräben und Baugruben
  • Landgewinnung und Gewässeraushub
Electronic Controller EC520

Electronic Controller EC520

Die Recheneinheit ist vom Display getrennt, aber weiterhin auf der Maschine verbaut. Die Bedienung und Konfiguration erfolgt über die Earthworks App auf dem Android Display TD520 und der Oberwagensensor GS520 ist direkt in den EC520 integriert. Durch die 4 GB internen Speicher steht genug Kapazität für Maschinendaten und Entwürfe zur Verfügung. Benötigte Softwareupdates werden bequem über die Eartwhorks App auf dem TD520 installiert.

Touchscreen Android Display TD540

Touchscreen Android Display TD540

Das TD540 ist das Premium-Display für die Trimble Earthworks Maschinensteuerungssysteme mit einer Bildschirmdiagonalen von 10,1 Zoll. Mit seiner speziellen Kombination aus einer leistungsstarken 3D-Grafik-Engine, Blendschutz und Hintergrundbeleuchtung kombiniert das Display exzellente Lesbarkeit bei Sonnenlicht mit einer intuitiven Multitouch-Benutzeroberfläche. Das Betriebssystem Android 11 ermöglicht die Erweiterung mit zusätzlichen Anwendungen. TD540 bietet Konnektivität per Bluetooth, USB und WLAN.

Sensor GS520

Sensor GS520

Der GS520 ist ein neu entwickelter, schneller und stabiler 6 Achsen Gyrosensor mit einer Ausgaberate von 100Hz. Die Anbringung kann in jeder Orientierung durchgeführt werden und er ist ca. 1/3 kleiner als der AS450. Der GS520 ist beheizt und kann bis 1m Wassertiefe genutzt werden, auch Hammereinsätze stellen für den GS520 kein Problem dar. Ein M12 Anschluss befindet sich am Sensor und die Stromversorgung erfolgt über 9V - 32V DC. Derselbe Sensor GS520 wird in allen Maschinentypen (Bagger, Dozer, Grader,..) verbaut.

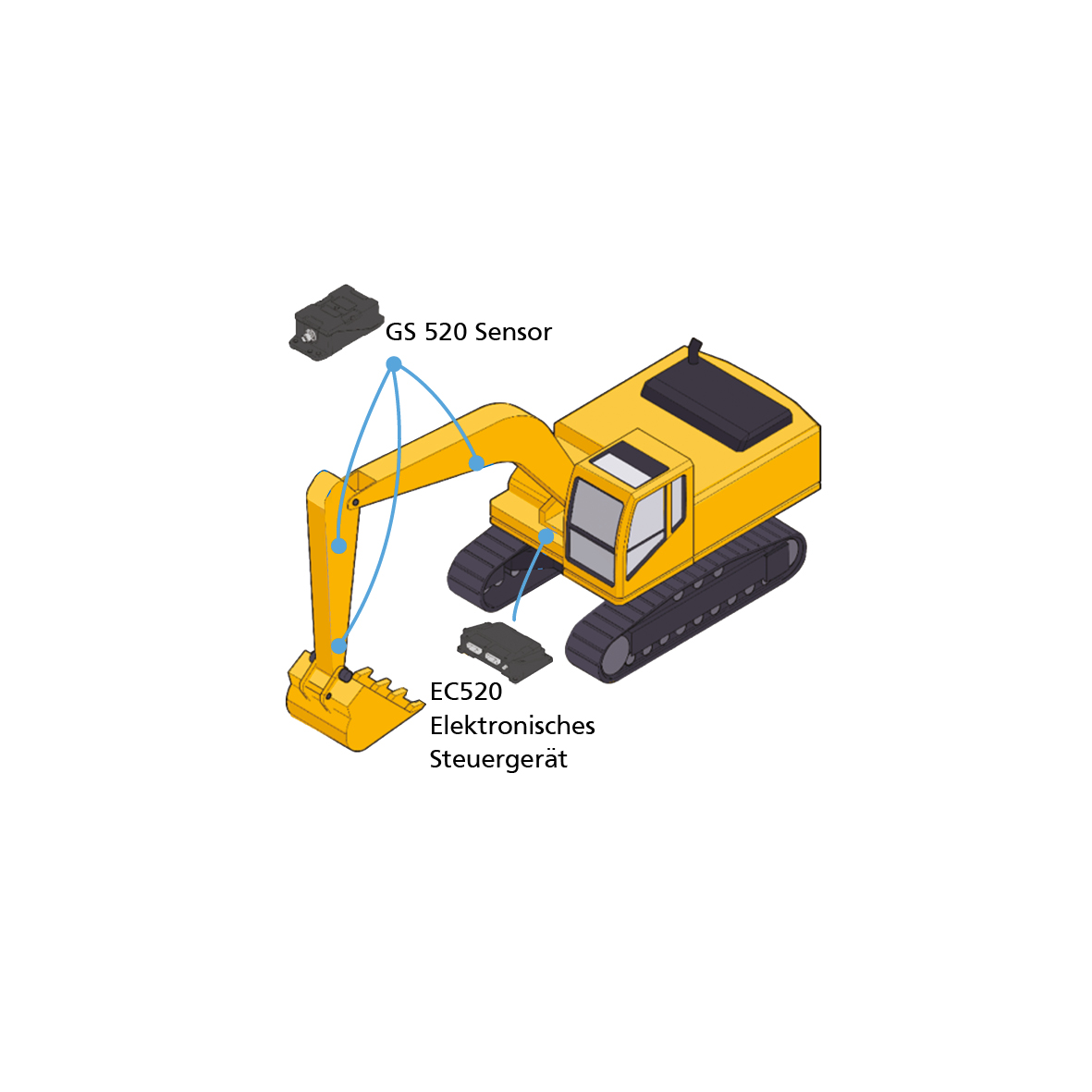

Vorrüstung

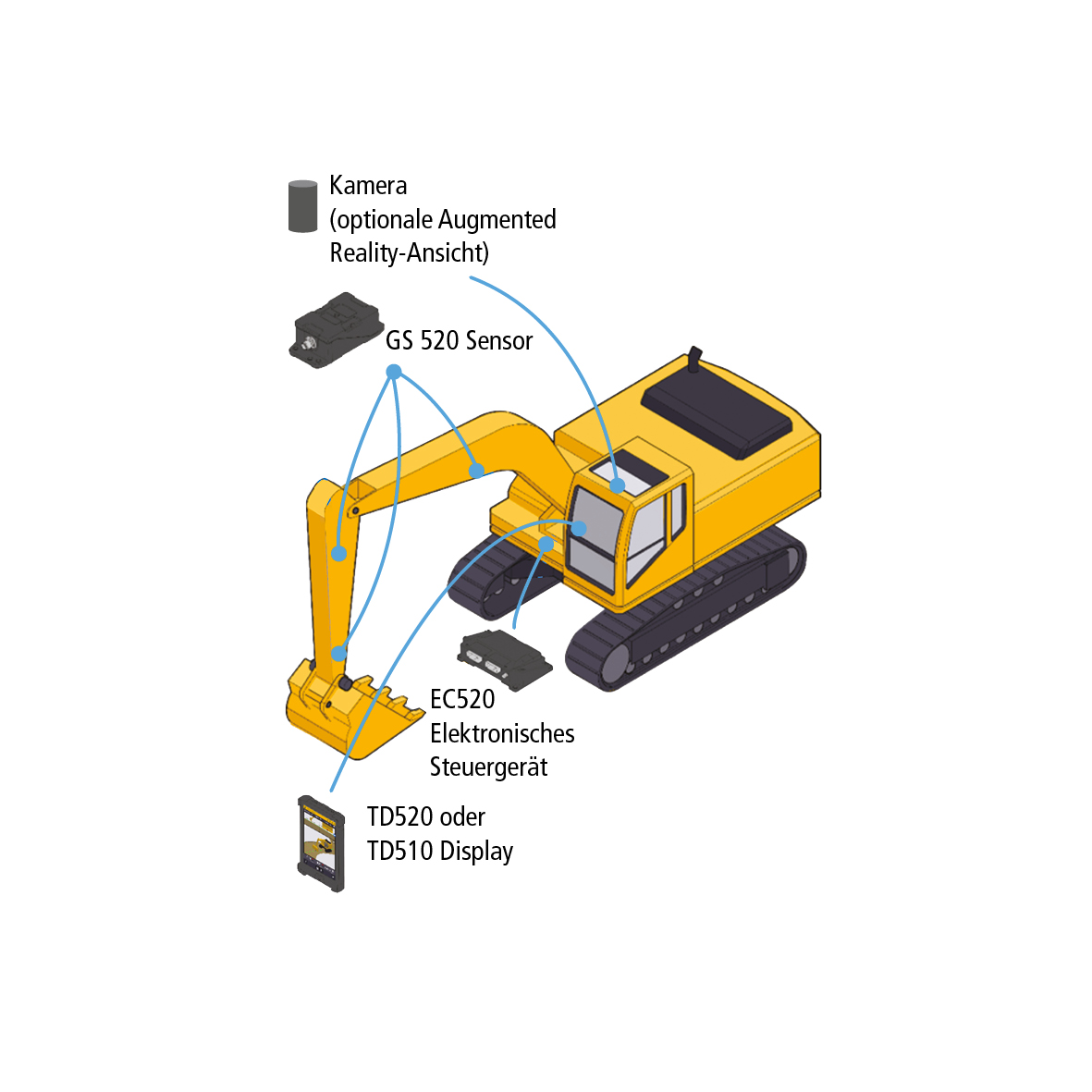

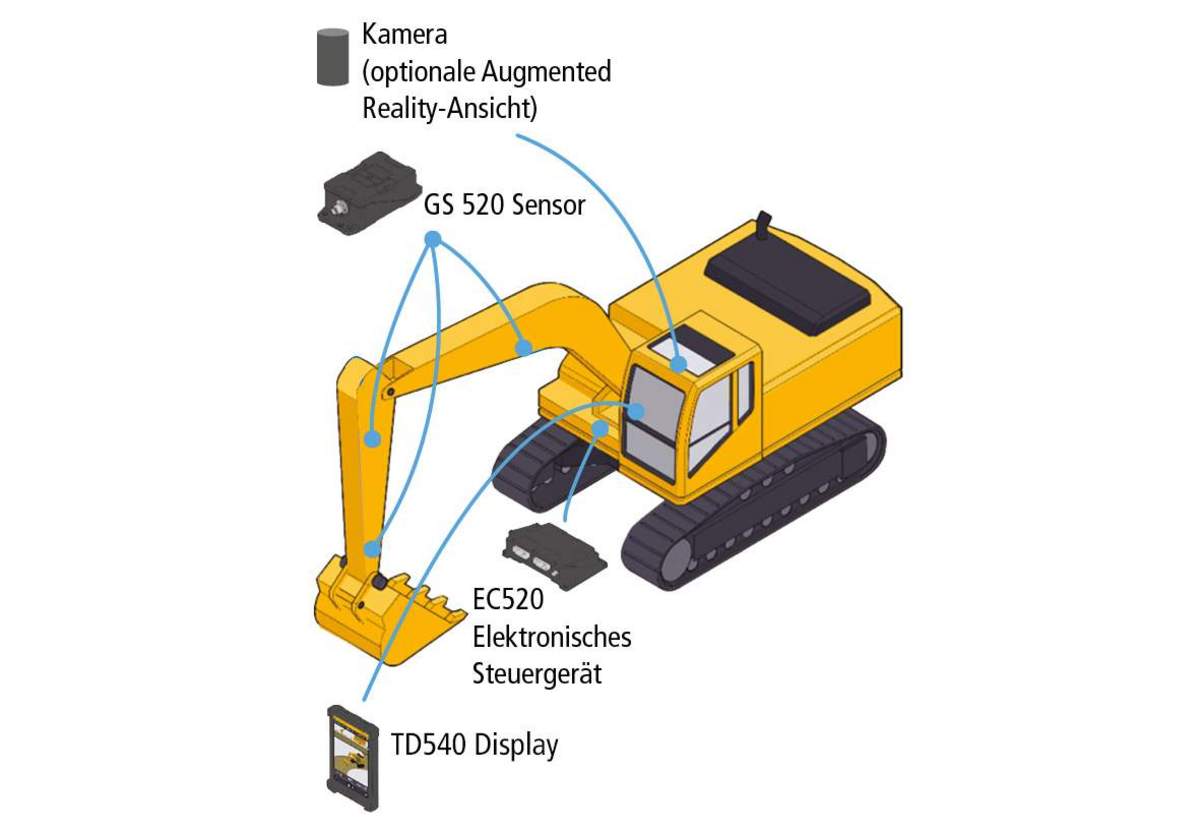

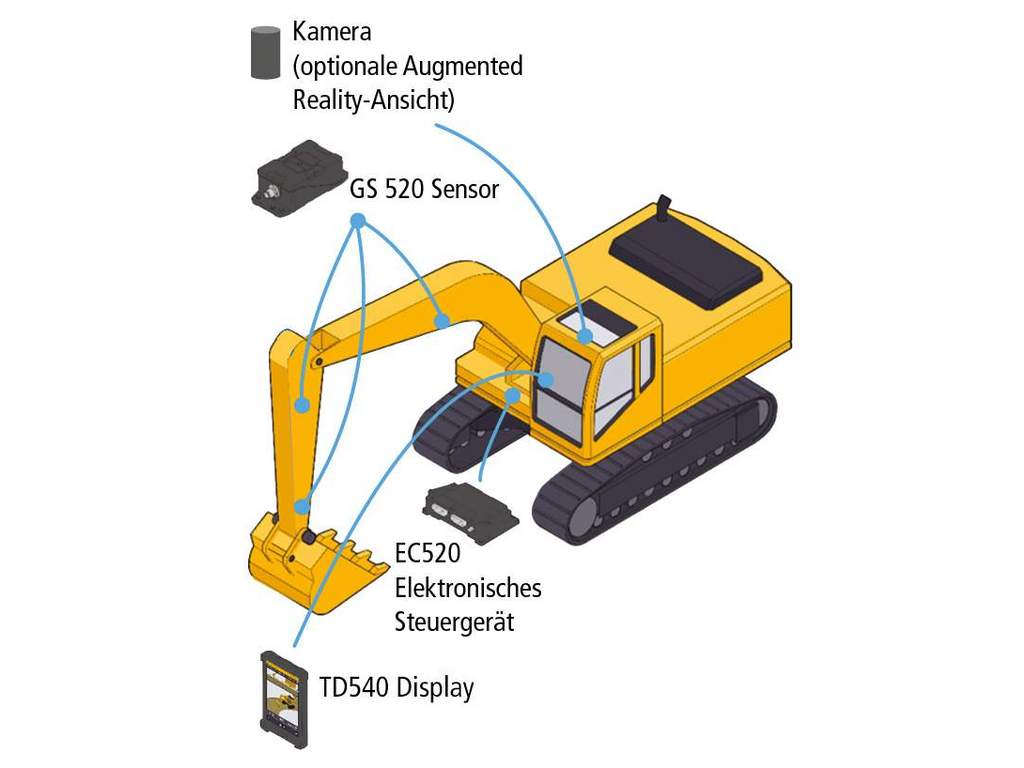

Hauptsystem

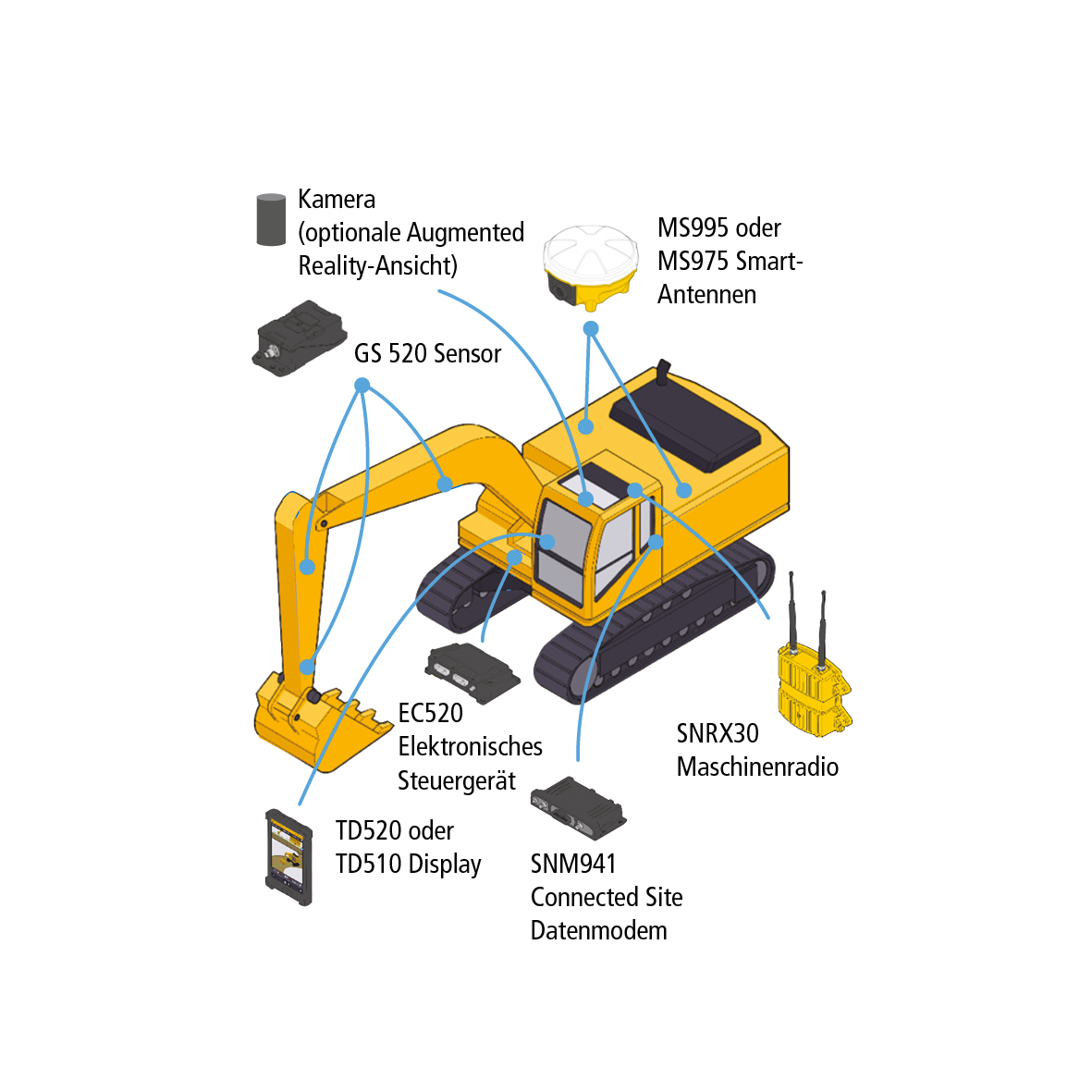

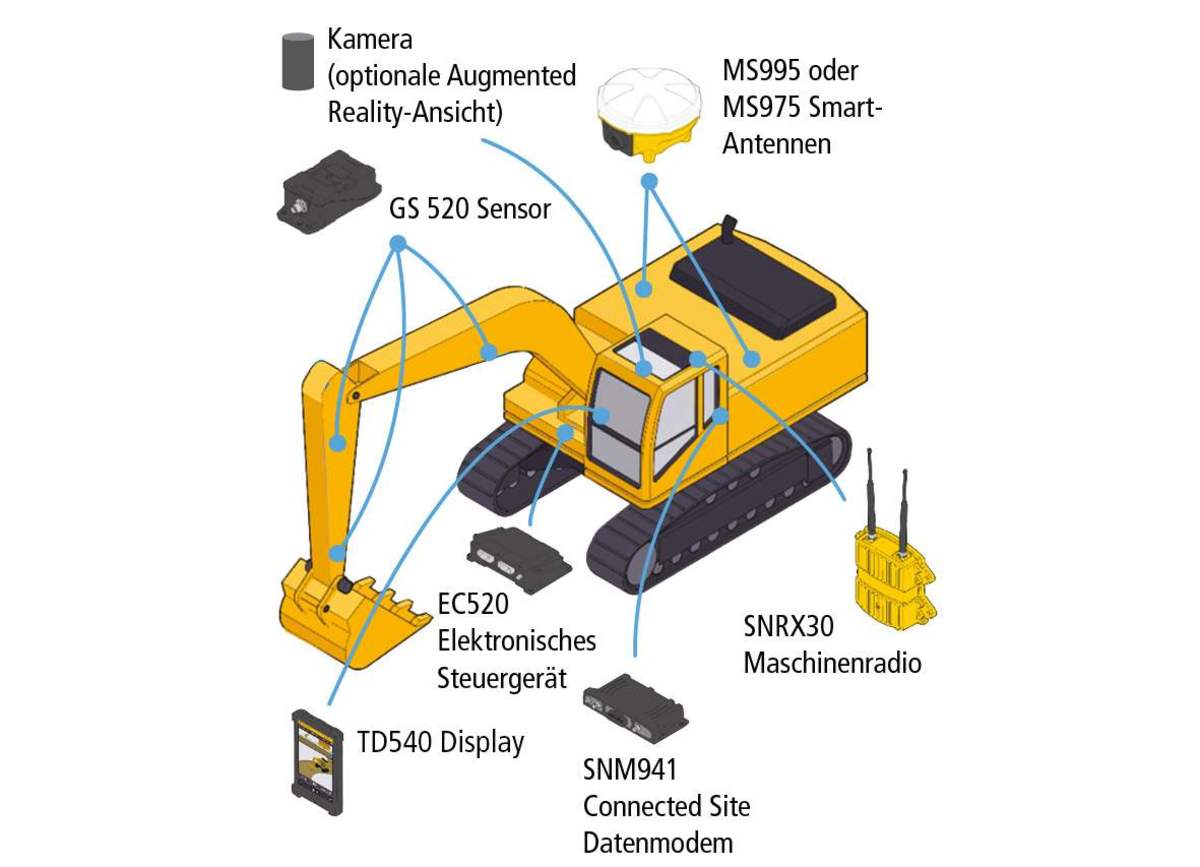

3D-Dual oder -Single GNSS

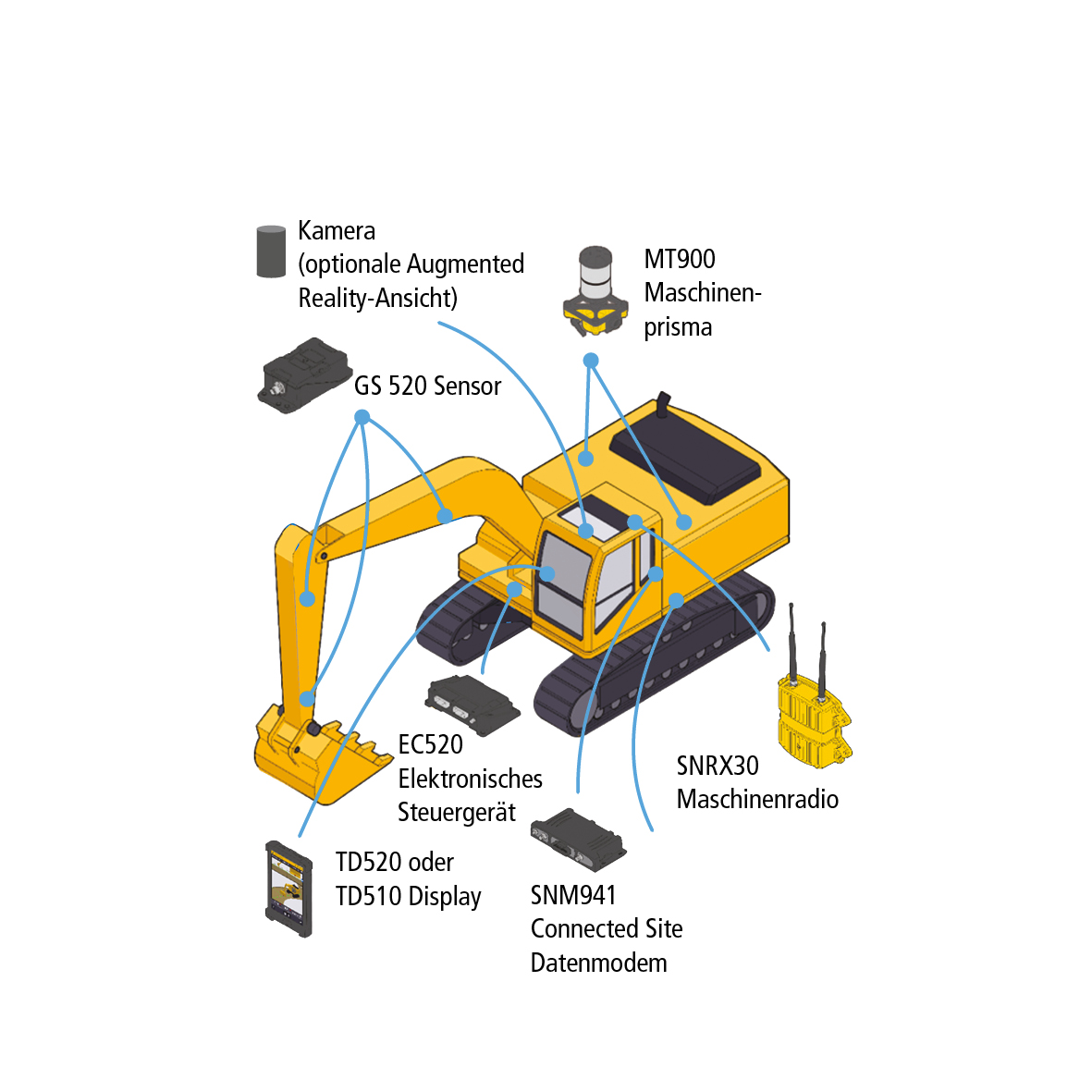

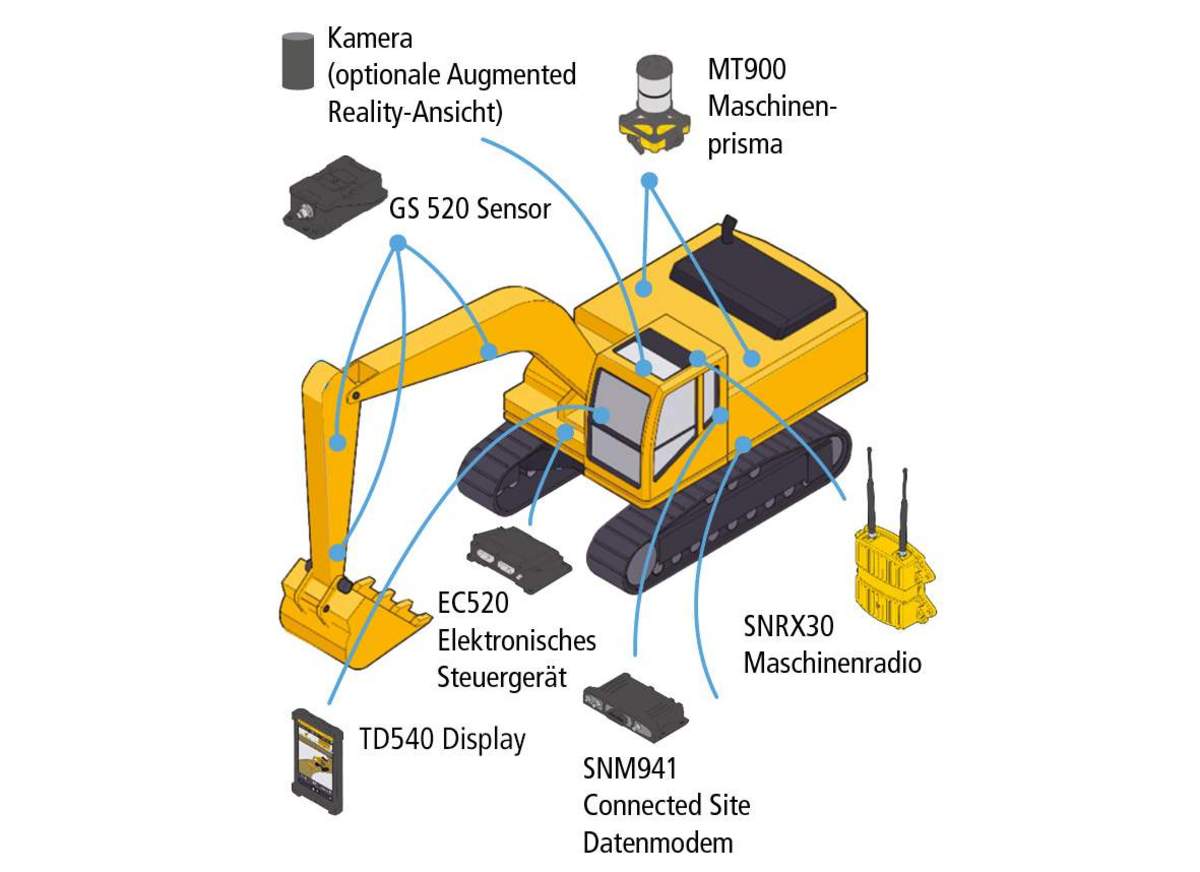

Universal-Totalstation

2D- oder 3D-Automatik-System

Trimble GNSS-Maschinenempfänger

Die GNSS-Empfänger von Trimble ermöglichen eine präzise Positionierung und die genaue Umsetzung von Geländemodellen.

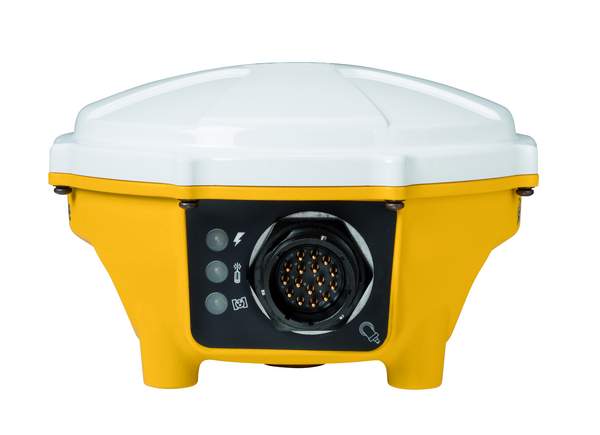

Der Maschinenempfänger MS975 ist der kostengünstige GNSS-Empfänger für die hochpräzise Maschinenpositionierung zur Montage auf der Fahrerkabine oder Masten. Der MS975 weist die identischen technischen Merkmale auf wie der Maschinenempfänger MS995, ist allerdings für die Montage auf einem Schild nicht geeignet. er empfängt die Signale alle bekannten GNSS-Systeme (GPS, GLONASS, Galileo, Beidou).


Mit dem Absenden des Kontaktformulars erklären Sie sich damit einverstanden, dass Ihre persönlichen Daten zur Bearbeitung Ihres Anliegens verwendet werden (Weitere Informationen und Widerrufshinweise finden Sie in der Datenschutzerklärung).



Alle mit * gekennzeichneten Felder sind Pflichtfelder.



Der Trimble MS976 Maschinenempfänger ist eine Weiterentwicklung des bewährten Trimble MS975. Er ist ein voll integrierter GNSS-Positionierungsempfänger mit einem robusten Design, der direkt an der Maschine montiert werden kann, ohne dass eine externe Stoßisolierung erforderlich ist.

Der MS976 ist mit dem neuesten Trimble Maxwell™ 7 Custom GPS-Chip und der ProPoint Real-Time Kinematic (RTK) Engine ausgestattet. Dies ermöglicht eine bessere Signalverfolgung und kürzere Systeminitialisierungszeiten im Falle eines verlorenen Satelliten-Locks sowie einen verbesserten Betrieb bei Arbeiten in der Nähe von hohen Gebäuden, Baumkronen oder anderen Hindernissen.

Der MS976 verfolgt gleichzeitig GPS, GLONASS, Galileo, BeiDou und SBAS-Satellitensysteme, einschließlich WAAS, EGNOS, MSAS und QZSS.

Merkmale und Vorteile

  • Trimble® ProPoint RTK-Engine
  • Unterstützung von Trimble xFill
  • Kompaktes, robustes Gerät, das auf dem Schild, der Maschine oder auf der Kabine montiert werden kann
  • 3 LED-Anzeigen für sofortiges Betriebsfeedback
  • USB-Unterstützung ermöglicht schnellere Firmware-Updates und WebUI-Browser-Zugriff
  • Einzelner serieller PPS-Ausgang
  • GSOF-Unterstützung (General Serial Output Format)

Mit dem Absenden des Kontaktformulars erklären Sie sich damit einverstanden, dass Ihre persönlichen Daten zur Bearbeitung Ihres Anliegens verwendet werden (Weitere Informationen und Widerrufshinweise finden Sie in der Datenschutzerklärung).



Alle mit * gekennzeichneten Felder sind Pflichtfelder.

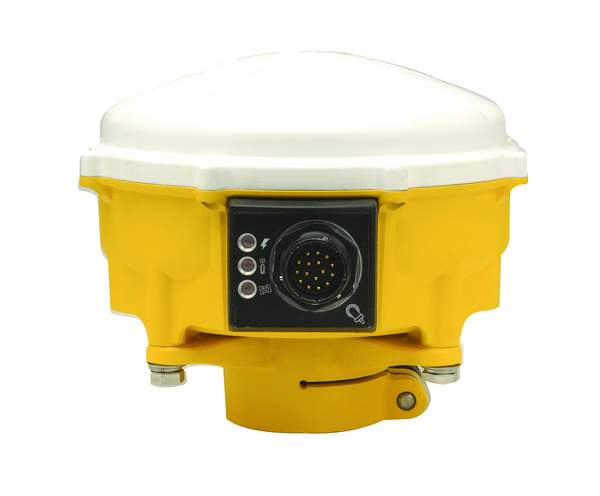

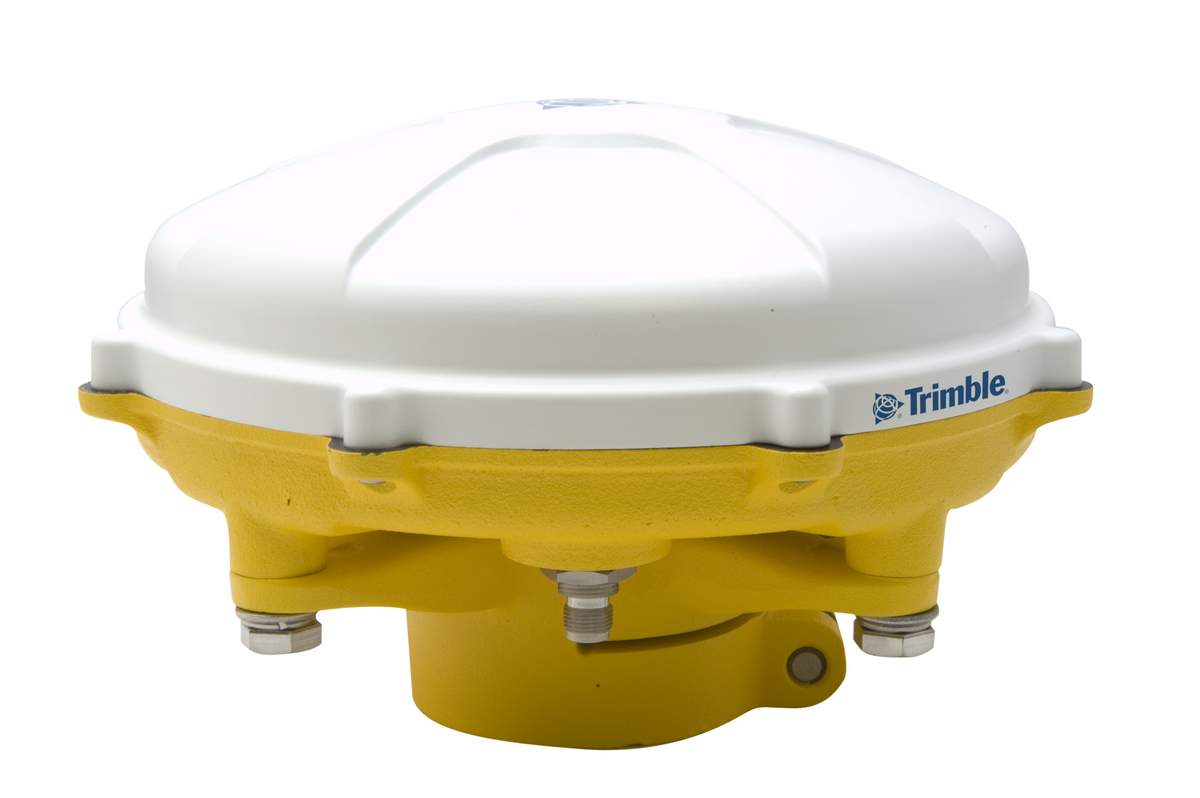

Der Maschinenempfänger MS995 ist durch seinen besonders hohen Vibrationsschutz vor Schlägen und Schwingungen geschützt und für den Einsatz auf dem Schild von Raupen und Gradern konzipiert.

Der MS995 verfolgt die neuesten Signale aller bekannten GNSS-Systeme (GPS, GLONASS, Galileo, Beidou) und verfügt über die aktuelle Trimble Technik zur Verarbeitung von RTK-Daten. Sie bietet schnellere Systeminitialisierungszeiten bei Verlust des Satellitenverbindung sowie einen verbesserten Empfang in der Nähe von Abdeckungen durch die kombinierte GPS- und GLONASS-Positionierung.


Mit dem Absenden des Kontaktformulars erklären Sie sich damit einverstanden, dass Ihre persönlichen Daten zur Bearbeitung Ihres Anliegens verwendet werden (Weitere Informationen und Widerrufshinweise finden Sie in der Datenschutzerklärung).



Alle mit * gekennzeichneten Felder sind Pflichtfelder.

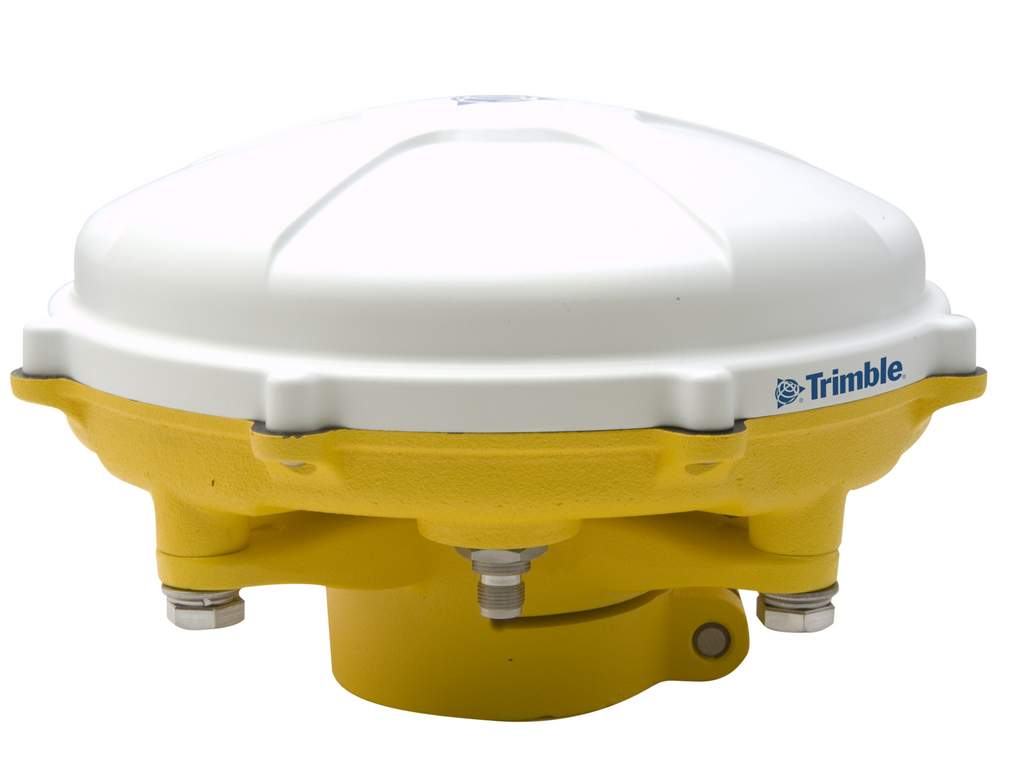

Der Trimble MS996 ist ein vollständig integrierter GPS-Positionsempfänger mit Antenne, der für die Montage am Planierschild und auf der Kabine konzipiert ist. Das robuste Design des MS996 ermöglicht die Montage direkt an der Maschine, ohne dass eine externe Stoßisolierung erforderlich ist. Der MS996 wurde speziell für den Betrieb unter den Stoß- und Vibrationsbelastungen entwickelt und abgestimmt, die in Kabinen von schweren Maschinen auftreten.

Der MS996 ist mit dem neuesten Trimble Maxwell™ 7 Custom GPS-Chip und der ProPoint Real-Time Kinematic (RTK) Engine ausgestattet. Dies ermöglicht eine bessere Signalverfolgung und kürzere Systeminitialisierungszeiten bei verlorener Satellitenverbindung sowie einen verbesserten Betrieb bei Arbeiten in der Nähe von hohen Gebäuden, Baumkronen oder anderen Hindernissen.

Der MS996 verfolgt gleichzeitig GPS, GLONASS, Galileo, BeiDou und SBAS-Satellitensysteme, einschließlich WAAS, EGNOS, MSAS und QZSS.

Merkmale und Vorteile

  • Die Trimble® ProPoint RTK-Engine
  • Gleichzeitige Verfolgung von GPS, GLONASS, Galileo und BeiDou
  • Unterstützung für SBAS-Systeme (einschließlich WAAS, EGNOS, MSAS, QZSS)
  • Unterstützung für Trimble xFill
  • Kompaktes, robustes Gerät, das sowohl auf dem Schild als auch in der Kabine montiert werden kann
  • 3 LED-Anzeigen für sofortiges Betriebsfeedback
  • USB-Unterstützung ermöglicht schnellere Firmware-Updates und WebUI-Browser-Zugriff
  • Einzelner serieller PPS-Ausgang
  • Unterstützung von GSOF (General Serial Output Format)

Mit dem Absenden des Kontaktformulars erklären Sie sich damit einverstanden, dass Ihre persönlichen Daten zur Bearbeitung Ihres Anliegens verwendet werden (Weitere Informationen und Widerrufshinweise finden Sie in der Datenschutzerklärung).



Alle mit * gekennzeichneten Felder sind Pflichtfelder.

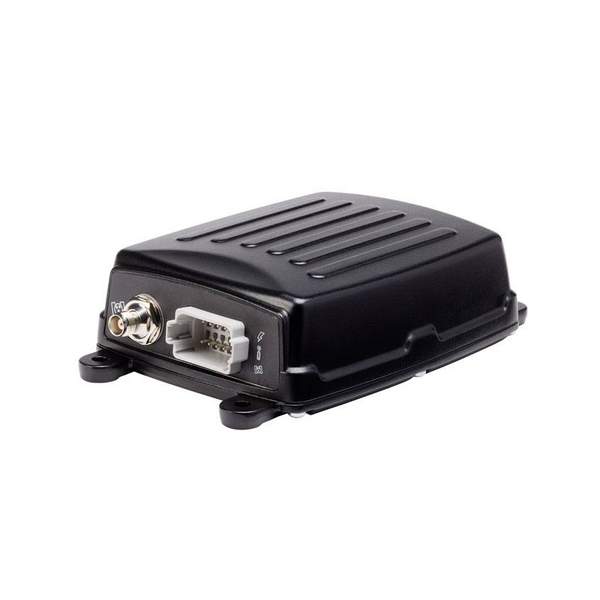

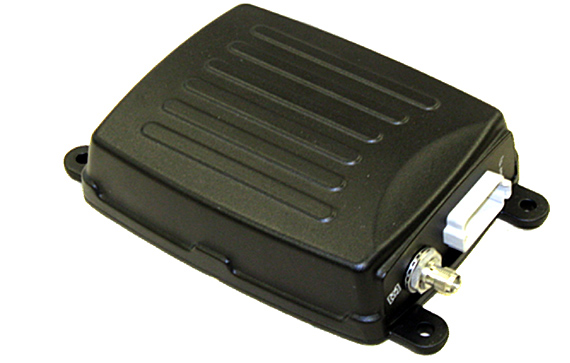

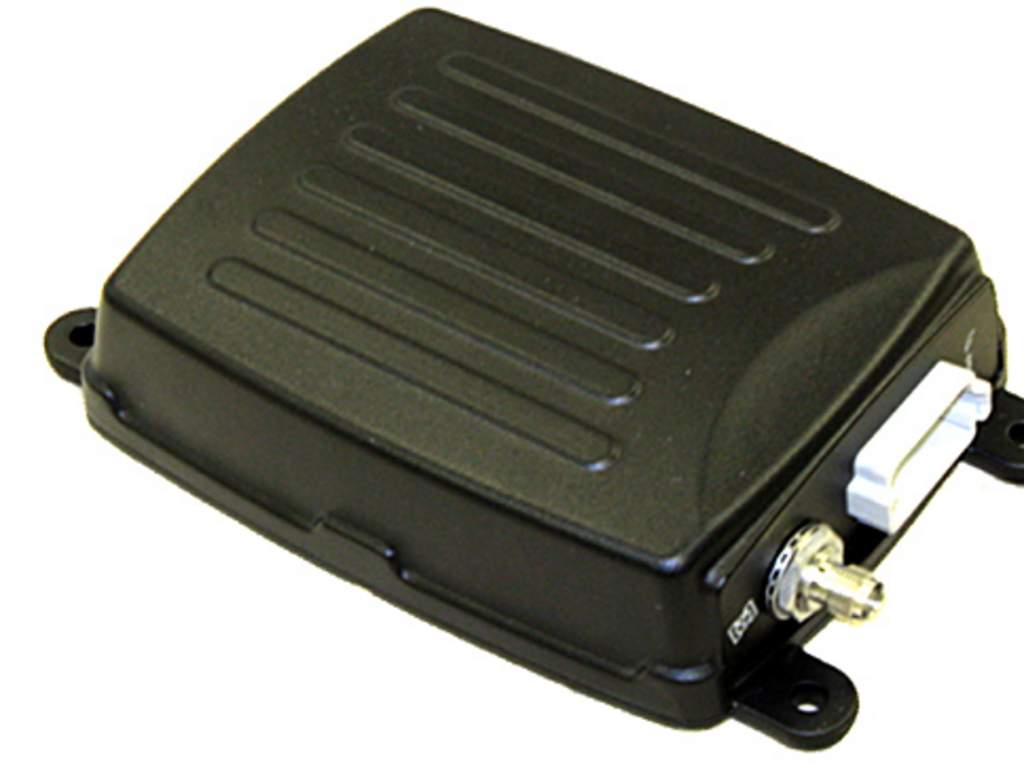

Der MS956 ist ein modularer Positionierungsempfänger für die Montage in der Maschinenkabine. Die kompakte Form ermöglicht es, den MS956 am Dachhimmel der Kabine oder in den Kabinenfächern von schweren Maschinen zu montieren. Der MS956 wurde speziell entwickelt und abgestimmt, um die Stoß- und Vibrationsbelastungen in den Kabinen oder Rahmen von schweren Maschinen zu überstehen.

Der MS956 ist mit dem neuesten Trimble Maxwell™ 7 Custom GPS-Chip und der ProPoint Real-Time Kinematic (RTK) Engine ausgestattet. Dies ermöglicht eine bessere Signalverfolgung und schnellere Systeminitialisierungszeiten, wenn die Satellitenverbindung verloren geht, sowie einen verbesserten Betrieb in der Nähe von Baumkronen oder anderen Hindernissen.

Der MS956 verfolgt gleichzeitig GPS, GLONASS, Galileo, BeiDou und SBAS-Systeme, einschließlich WAAS, EGNOS, MSAS und QZSS.

Merkmale und Vorteile

  • Trimble® ProPoint RTK-Engine
  • Gleichzeitige Verfolgung von GPS, GLONASS, Galileo und BeiDou
  • Unterstützung für SBAS-Systeme (einschließlich WAAS, EGNOS, GAGAN, MSAS, QZSS)
  • Unterstützung für Trimble xFill
  • Einzelne, robuste, in der Kabine montierbare Einheit
  • 3 LED-Anzeigen, die sofortiges Feedback zum Betrieb geben
  • Ein einziger Kabelstecker (Stecker mit niedriger Zykluszahl)
  • USB1-Unterstützung für schnellere Firmware-Updates und WebUI-Browser-Zugriff
  • Einzelner serieller PPS-Ausgang
  • Unterstützung von GSOF (General Serial Output Format)

Mit dem Absenden des Kontaktformulars erklären Sie sich damit einverstanden, dass Ihre persönlichen Daten zur Bearbeitung Ihres Anliegens verwendet werden (Weitere Informationen und Widerrufshinweise finden Sie in der Datenschutzerklärung).



Alle mit * gekennzeichneten Felder sind Pflichtfelder.




Mit dem Absenden des Kontaktformulars erklären Sie sich damit einverstanden, dass Ihre persönlichen Daten zur Bearbeitung Ihres Anliegens verwendet werden (Weitere Informationen und Widerrufshinweise finden Sie in der Datenschutzerklärung).



Alle mit * gekennzeichneten Felder sind Pflichtfelder.



Integrierbar mit

Trimble WorksManager

Trimble WorksManager ist die neue cloudbasierte Plattform von Trimble für effizientes Daten- und Maschinen-Management. Sie integriert die Trimble Systeme Earthworks, Siteworks, Business Center, GCS900 und SCS900.
weiterlesen »

Trimble Business Center

Trimble Business Center

Leistungsfähige Module helfen Ihnen, genaue, integrierte 3D-Modelle für Tief- und Straßenbauprojekte schnell und einfach zu erstellen. Treffen Sie bessere Entscheidungen, reduzieren Sie kostspielige Fehler und erhöhen Sie die Effizienz im Büro und auf der Baustelle.
weiterlesen »

Trimble WorksOS

Mit der Projektmanagement-Plattform sehen Bauleiter und Projektmanager in nur einer Anwendung den Baufortschritt in Echtzeit im Vergleich zum Entwurf. Bauleiter erkennen die Produktivität der Maschinen in 3D und können die Arbeitseffizienz auf der Baustelle optimieren.
weiterlesen »
