Praxis: Erdbau mit Trimble Earthworks für ICE-Bahnhof Flughafen Stuttgart

Anspruchsvolle Grubenkonstruktion - Fa. Zaiss setzt auf Tachymeter-Baggersteuerung

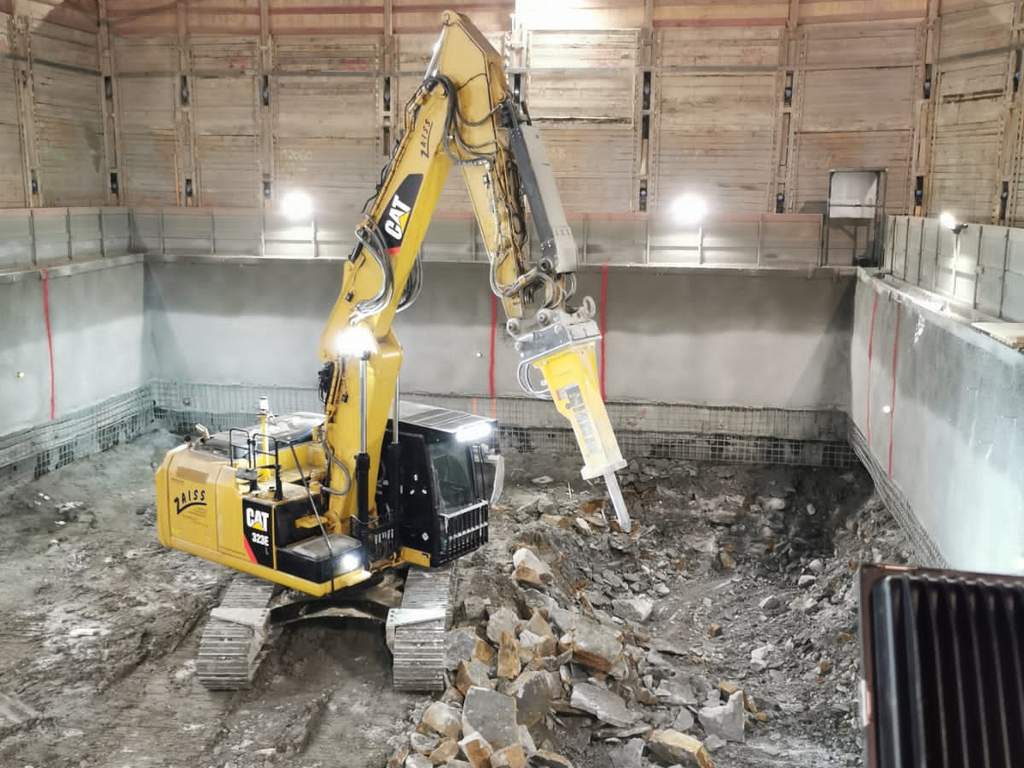

Der Flughafen und die Messe Stuttgart werden mit einem unterirdischen Bahnhof an den Flughafentunnel der ICE-Neubaustrecke Stuttgart-Ulm angebunden. Die auf Erdarbeiten und Tunnelbau spezialisierte Zaiss Transporte Baggerbetrieb GmbH ist Nachunternehmer der Arbeitsgemeinschaft Flughafentunnel mit den Firmen Ed. Züblin AG und Max Bögl. Die Zaiss GmbH ist für die Abteufung von 3 Schächten des Zentralen Zugangs zum unterirdischen Bahnhof verantwortlich und arbeitete sich mit einem Bagger CAT323 mit dem Maschinensteuerungssystem Trimble Earthworks mit Meißel, Schaufel und Fräse schrittweise in den felsigen Untergrund vor.

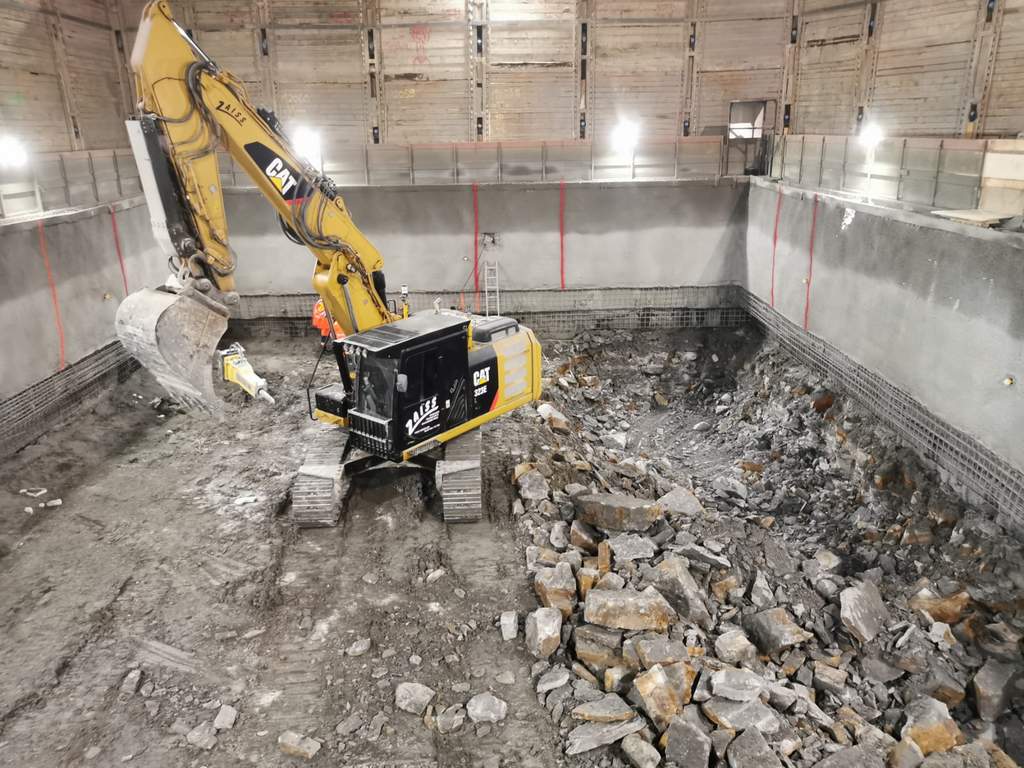

Die Schwierigkeit bei der Erstellung der Baugruben lag nicht nur in der bloßen Tiefe von 25 Metern und der senkrechten Bauweise: Die Grundfläche der Baugrube hat sich vom ersten Spatenstich bis zum Erreichen der Sohle nicht geändert, die senkrechten die Wände wurden mit 0,5 Metern Spritzbeton ausgekleidet und mit Stahlträgern abgestützt. Nach jedem Schritt von 1,5 bis 2,0 Metern mussten die Werkzeuge gewechselt und der Aushub und schließlich der Bagger selbst mit 25 Tonnen Gewicht aus der Grube gehoben werden.

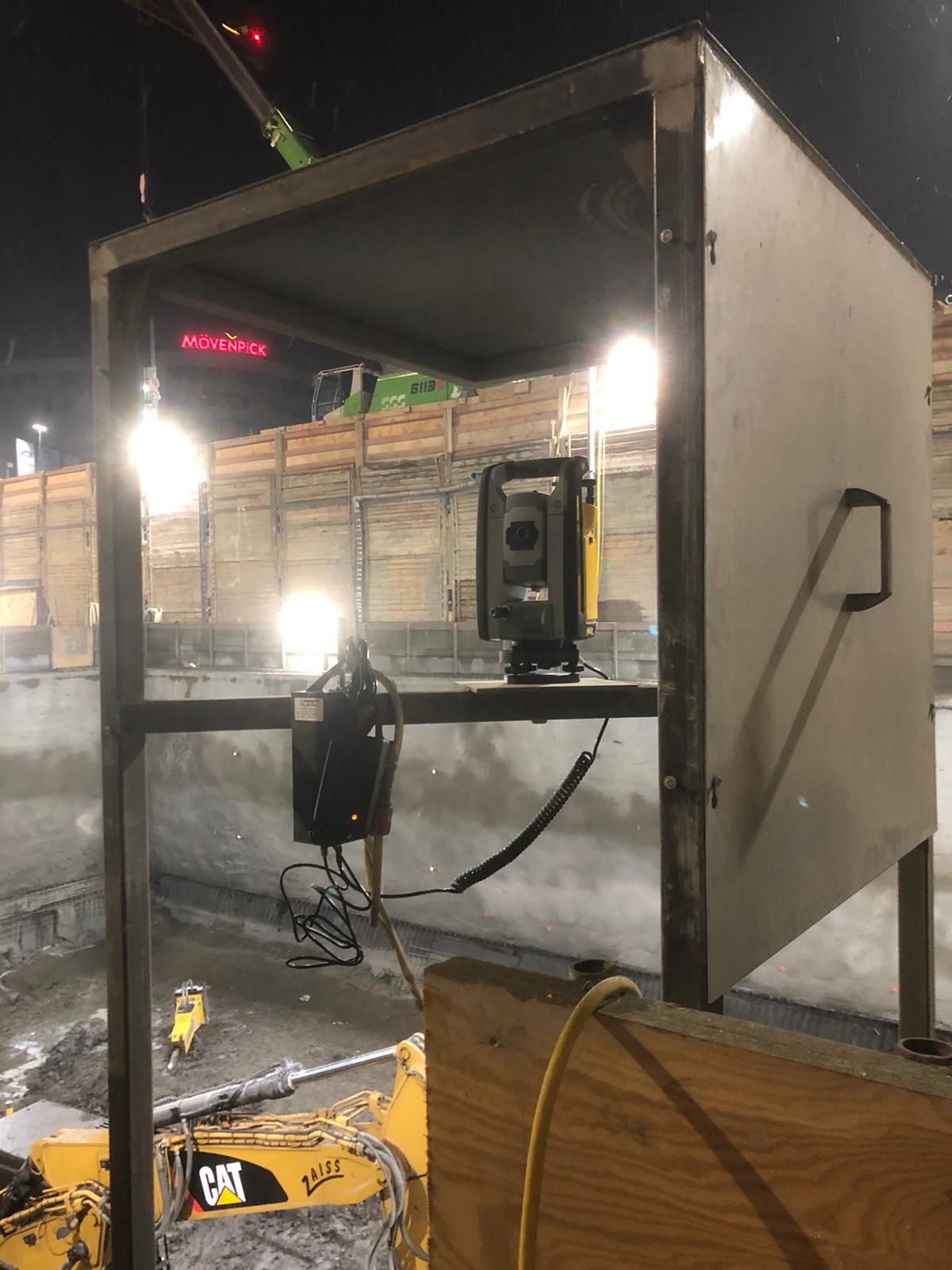

Die eigentliche Herausforderung bestand in dem präzisen Herausarbeiten von horizontalen Überhängen von 50 cm aus den Felswänden mit jeweils 45° Neigung von oben und unten bei jedem Schritt. Die sogenannten Schubdorne sind aus statischen Gründen zur Abtragung von Lasten aus den Stationsröhren des unterirdischen Bahnhofs erforderlich. Die Präzision der Ausführung erreichte Zaiss durch die zentimetergenaue Positionierung mit der Trimble Universaltotalstation SPS930 (UTS). Der Fahrer wurde mit Meißel Fräse oder Löffel ohne Sichtkontakt von der Maschinensteuerung alleine anhand des Geländemodells exakt an die Stellen geführt, an denen noch Fels abgetragen werden musste. Die Plandaten für das Grubenmodell mit den Schubdornvorsprüngen wurden vom Münchner Ingenieurbüro GEODAT! geliefert und von Zaiss mit Trimble Business Center für die Maschinensteuerung aufbereitet.

Insgesamt umfasst das Projekt drei Schächte, wovon zwei bereits realisiert wurden. Insgesamt muss für alle Schächte zusammen ein Volumen von 25.500 Kubikmeter gelöst und ausgehoben werden. Trotz einer Bauunterbrechung von einigen Tagen wegen Frost hat Zaiss das Projekt schneller umgesetzt als geplant. Die präzise und zügige Ausführung des Modells ohne Sichtkontakt wäre ohne die Maschinensteuerung Trimble Earthworks mit der UTS-Steuerung nicht möglich gewesen.
