Produktiver arbeiten mit der neuen Generation Maschinensteuerung
Trimble Earthworks für Grader
Maschinensteuerung für Grader
3D-System Trimble Earthworks
Führen Sie Erdarbeiten mit Ihren Gradern produktiver und effizienter aus. Trimble Earthworks ermöglicht präziseres Arbeiten in nahezu absteckungsfreier Umgebung. Die neueste Version der Maschinensteuerung Trimble Earthworks für Grader unterstützt die meisten Maschinentypen der führenden Hersteller.
Earthworks für Grader ist ein Maschinensteuerungssystem, das sehr einfach zu bedienen ist und schneller und präziser arbeitet als zuvor. Verfügbar sind 3D-Konfigurationen mit Universal-Totalstation und GNSS sowie die Laser- oder Ultraschallsteuerung für den 2D-Betrieb. Die Ausstattung mit Dual-GNSS und den neuen IMU-Sensoren erlaubt eine hohe Arbeitsgeschwindigkeit bei einer sehr hohen Genauigkeit. Alternativ ist die Positionierung mit UTS möglich. Die Vorteile dieser Variante sind die millimetergenaue Präzision für Feinplanien und das Arbeiten in Bereichen, in denen kein oder neu eingeschränkter Satellitenempfang möglich ist. Für maximale Bewegungsfreiheit an steilen Böschungen oder zur Erstellung komplexer Geländeformen wird die 3D GNSS-Steuerung von Gradern ohne Masten unterstützt. Hierzu wird ein Empfänger auf der Kabine und einer auf dem Vorbau der Maschine installiert.

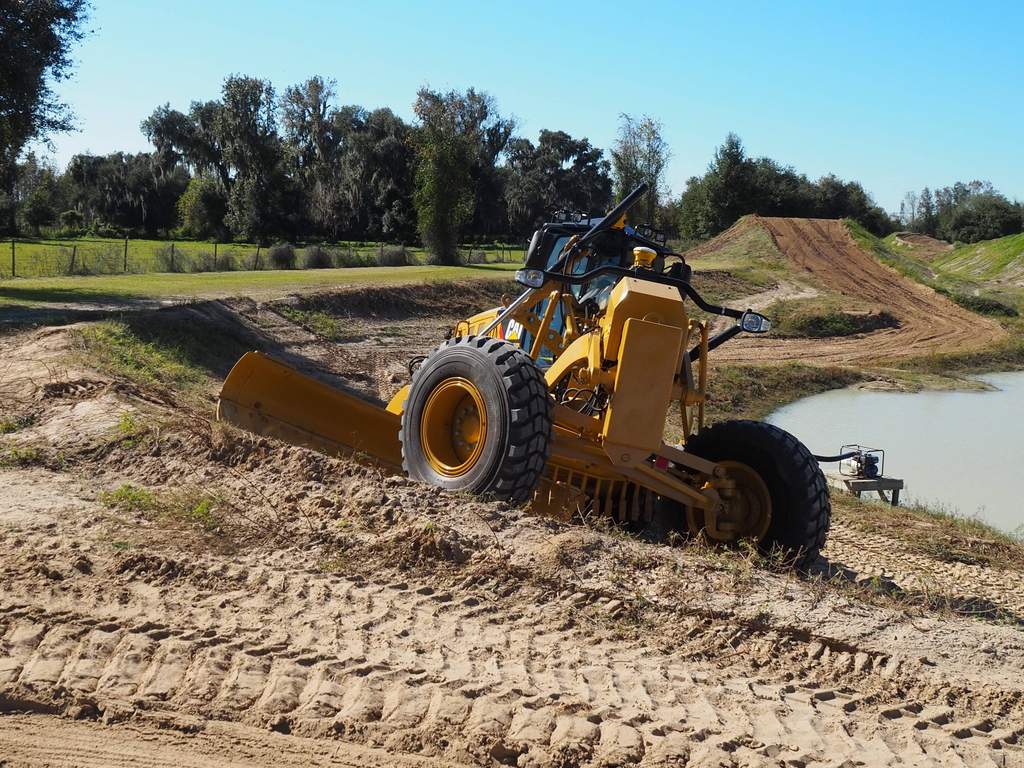

3D-GNSS ohne Masten
Maximale Bewegungsfreiheit ohne Masten
Trimble Earthworks für Grader mit UTS-Steuerung
Trimble Earthworks für Grader mit UTS-Steuerung
Trimble Earthworks für Grader
Trimble Earthworks für Grader
Robuste Hardware
Trimble Earthworks für Grader verwendet dieselben Hardware-Komponenten für Sensorik, Steuerung und GNSS-Empfang, wie die Steuerung von Bagger oder Dozer. Die neuen reaktionsschnellen IMU-Sensoren (Inertial Measurement Unit) in Verbindung mit der GNSS-Steuerung bieten eine höhere Genauigkeit und Stabilität, insbesondere bei der Feinplanie. Der Fahrer bedient das System über die neue und leicht erlernbare Earthworks-App. Sie wird über das portable Trimble TD520 10-Zoll-Touchscreen Android Display bedient.
Intuitive Software
Die App bietet farbige 3D-Grafiken, natürliche Interaktionen, Gestensteuerung und intuitiv erlernbare Funktionen. Mit frei wählbaren und konfigurierbaren Ansichten kann die Oberfläche an die Anforderungen des Fahrers optimal angepasst werden. Der Anwender kann jeweils die Perspektiven wählen mit denen er am besten arbeiten kann und die höchste Produktivität erzielt. Erdarbeiten mit der App lassen sich leicht im laufenden Betrieb erlernen. Die anwenderorientierte Benutzeroberfläche ist intuitiv bedienbar, erlaubt eine höhere Arbeitsgeschwindigkeit und damit eine höhere Produktivität des Graders.
Das 3D-System eignet sich besonders für komplexe Geländekonturen wie:
- Kurven
- Klothoiden
- Überhöhungen
- Verziehungen
- Gefällewechsel
Komponenten
Electronic Controller EC520
Die Recheneinheit ist vom Display getrennt, aber weiterhin auf der Maschine verbaut. Die Bedienung und Konfiguration erfolgt über die Earthworks App auf dem Android Display TD520 und der Oberwagensensor GS520 ist direkt in den EC520 integriert. Durch die 4 GB internen Speicher steht genug Kapazität für Maschinendaten und Entwürfe zur Verfügung. Benötigte Softwareupdates werden bequem über die Eartwhorks App auf dem TD520 installiert.
Touchscreen Android Display TD540
Das TD540 ist das Premium-Display für die Trimble Earthworks Maschinensteuerungssysteme mit einer Bildschirmdiagonalen von 10,1 Zoll. Mit seiner speziellen Kombination aus einer leistungsstarken 3D-Grafik-Engine, Blendschutz und Hintergrundbeleuchtung kombiniert das Display exzellente Lesbarkeit bei Sonnenlicht mit einer intuitiven Multitouch-Benutzeroberfläche. Das Betriebssystem Android 11 ermöglicht die Erweiterung mit zusätzlichen Anwendungen. TD540 bietet Konnektivität per Bluetooth, USB und WLAN.
Sensor GS520
Der GS520 ist ein neu entwickelter, schneller und stabiler 6 Achsen Gyrosensor mit einer Ausgaberate von 100Hz. Die Anbringung kann in jeder Orientierung durchgeführt werden und er ist ca. 1/3 kleiner als der AS450. Der GS520 ist beheizt und kann bis 1m Wassertiefe genutzt werden, auch Hammereinsätze stellen für den GS520 kein Problem dar.Ein M12 Anschluss befindet sich am Sensor und die Stromversorgung erfolgt über 9V - 32V DC. Derselbe Sensor GS520 wird in allen Maschinentypen (Bagger, Dozer, Grader,..) verbaut.

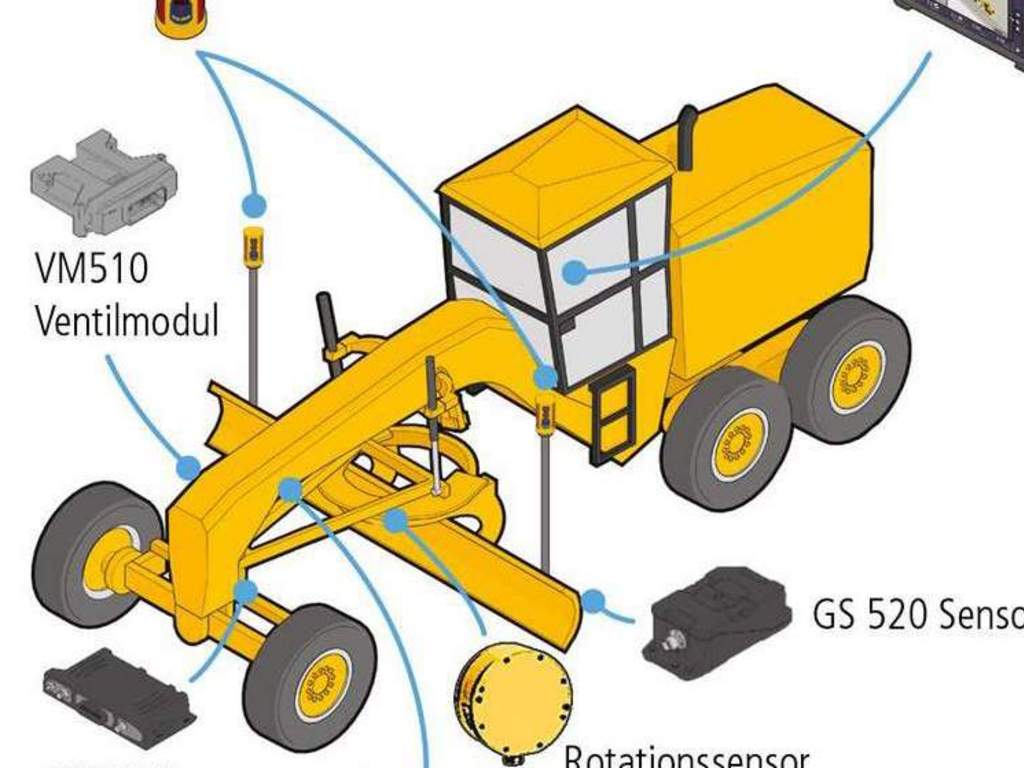

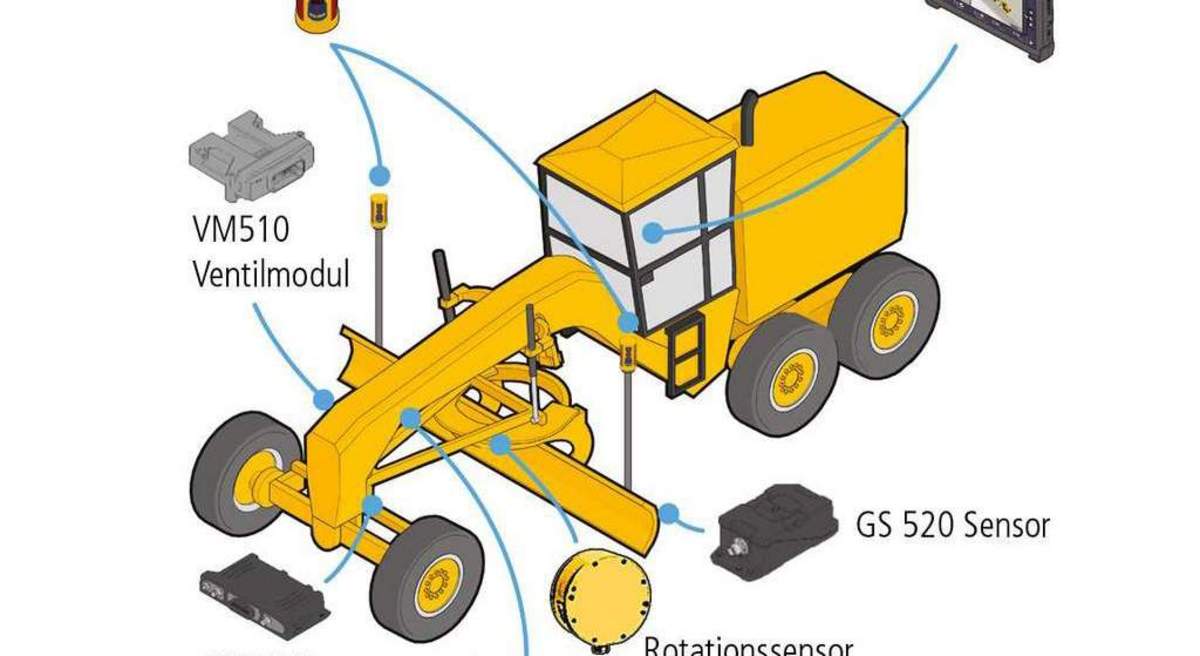

2D-Ultraschall / Laser

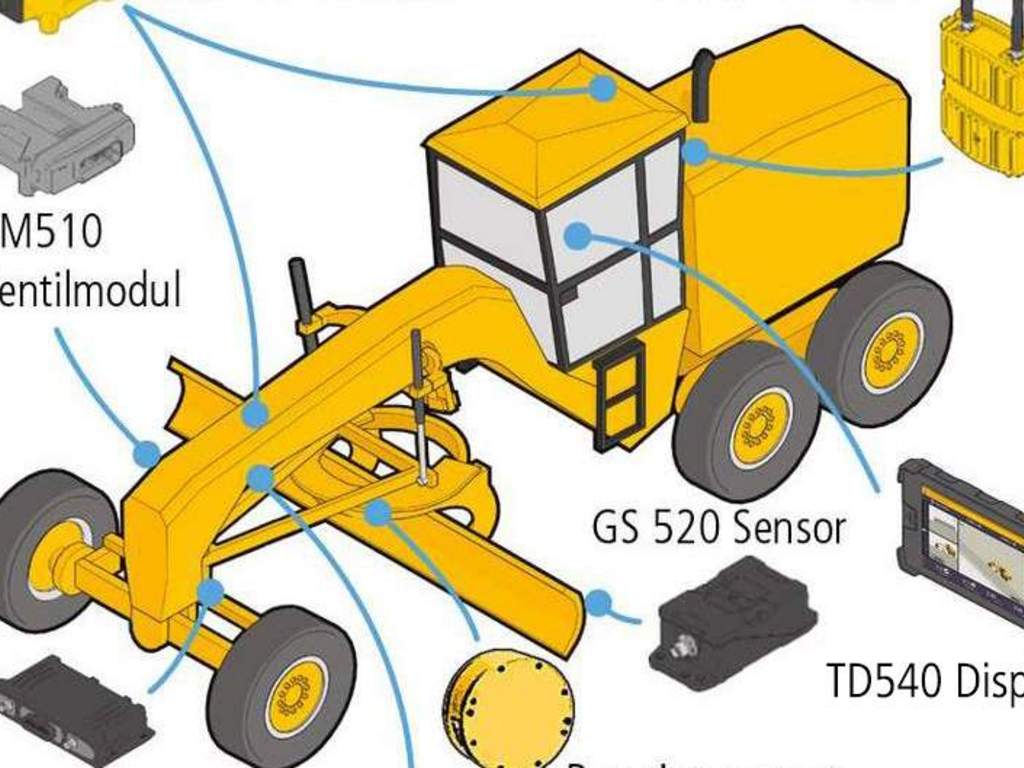

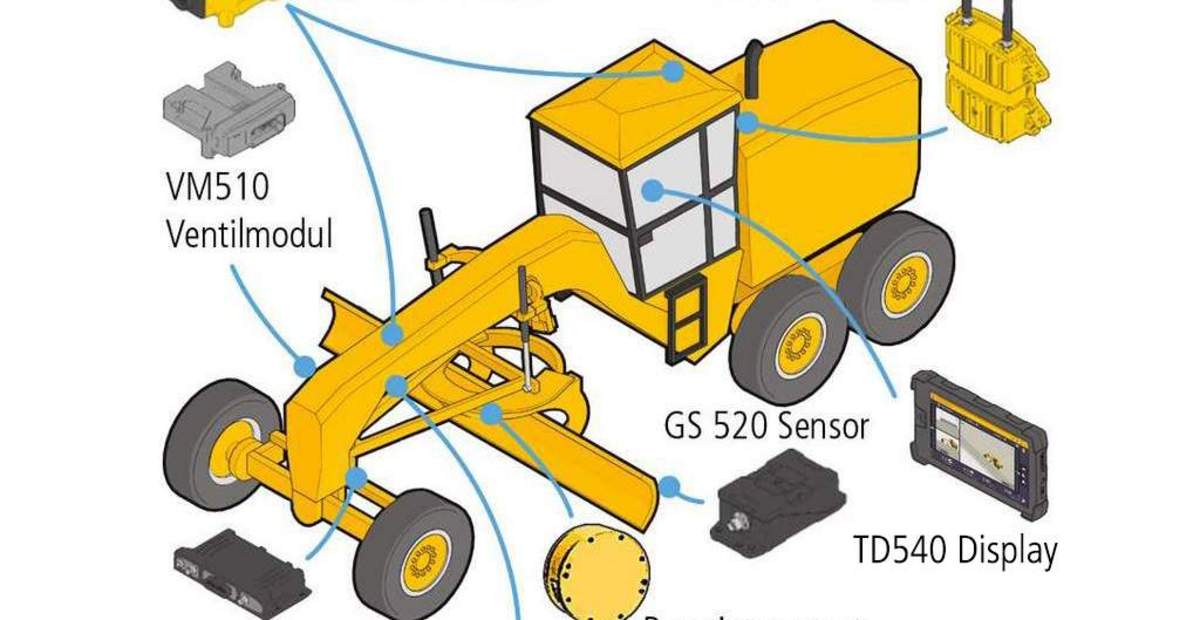

3D-Dual GNSS (Mastless Grader oder Schildmontage)

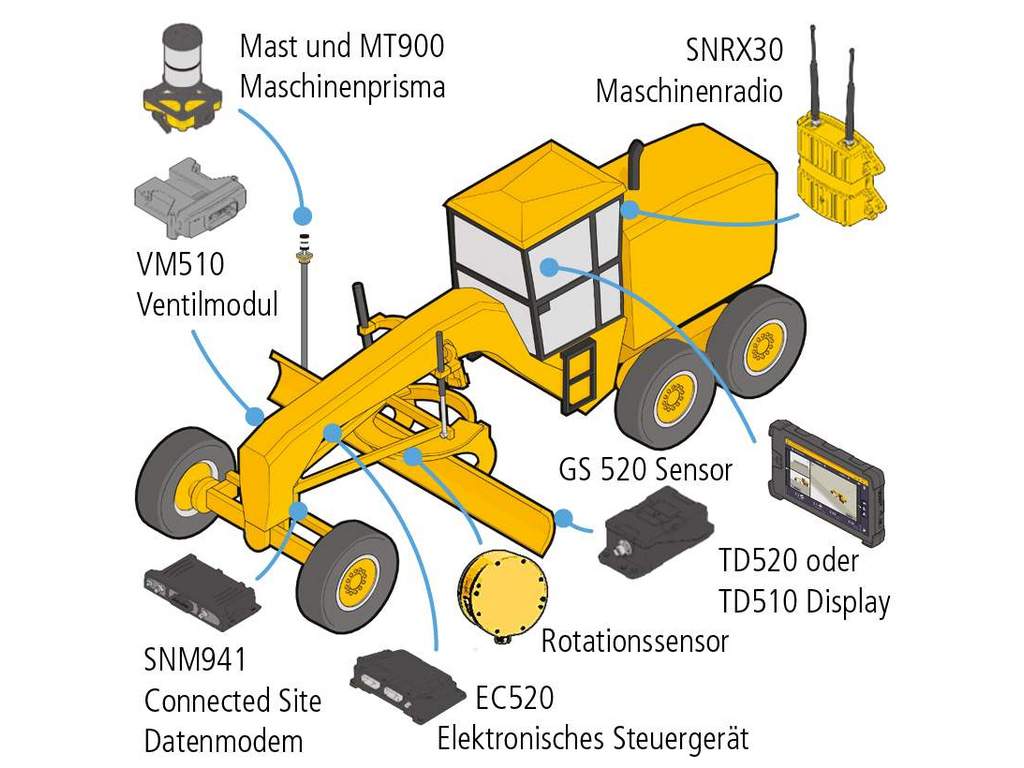

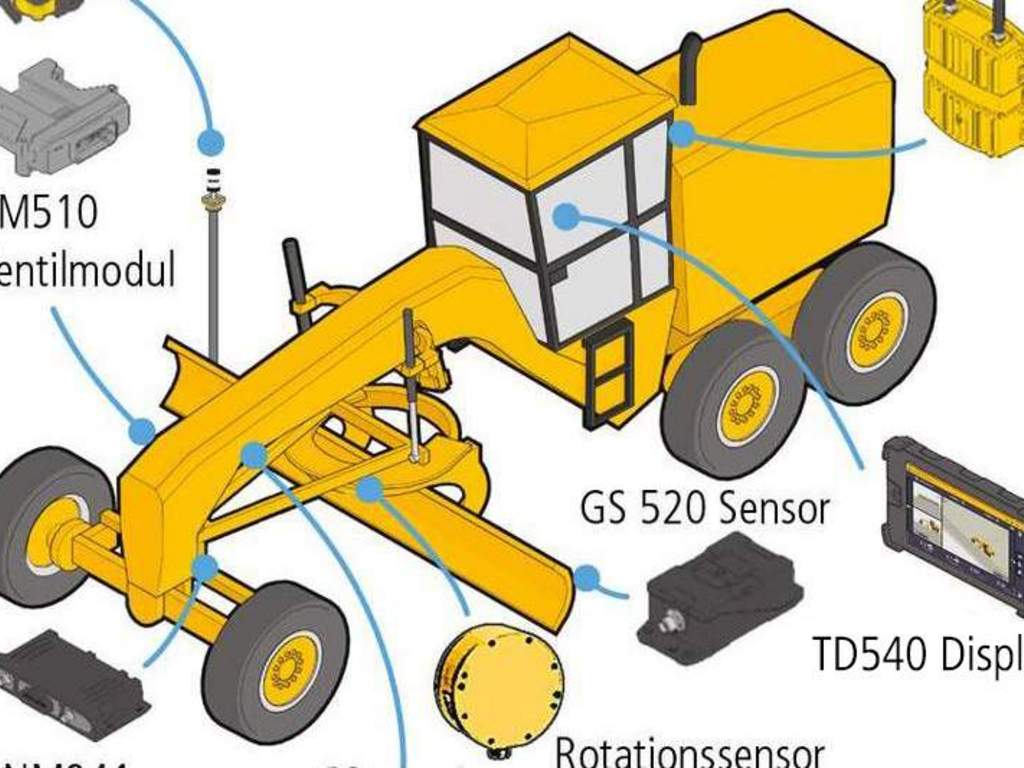

3D-Universal-Totalstation
Trimble GNSS-Maschinenempfänger
Die GNSS-Empfänger von Trimble ermöglichen eine präzise Positionierung und die genaue Umsetzung von Geländemodellen.
Der Maschinenempfänger MS975 ist der kostengünstige GNSS-Empfänger für die hochpräzise Maschinenpositionierung zur Montage auf der Fahrerkabine oder Masten. Der MS975 weist die identischen technischen Merkmale auf wie der Maschinenempfänger MS995, ist allerdings für die Montage auf einem Schild nicht geeignet. er empfängt die Signale alle bekannten GNSS-Systeme (GPS, GLONASS, Galileo, Beidou).
Der Trimble MS976 Maschinenempfänger ist eine Weiterentwicklung des bewährten Trimble MS975. Er ist ein voll integrierter GNSS-Positionierungsempfänger mit einem robusten Design, der direkt an der Maschine montiert werden kann, ohne dass eine externe Stoßisolierung erforderlich ist.
Der MS976 ist mit dem neuesten Trimble Maxwell™ 7 Custom GPS-Chip und der ProPoint Real-Time Kinematic (RTK) Engine ausgestattet. Dies ermöglicht eine bessere Signalverfolgung und kürzere Systeminitialisierungszeiten im Falle eines verlorenen Satelliten-Locks sowie einen verbesserten Betrieb bei Arbeiten in der Nähe von hohen Gebäuden, Baumkronen oder anderen Hindernissen.
Der MS976 verfolgt gleichzeitig GPS, GLONASS, Galileo, BeiDou und SBAS-Satellitensysteme, einschließlich WAAS, EGNOS, MSAS und QZSS.
Merkmale und Vorteile
- Trimble® ProPoint RTK-Engine
- Unterstützung von Trimble xFill
- Kompaktes, robustes Gerät, das auf dem Schild, der Maschine oder auf der Kabine montiert werden kann
- 3 LED-Anzeigen für sofortiges Betriebsfeedback
- USB-Unterstützung ermöglicht schnellere Firmware-Updates und WebUI-Browser-Zugriff
- Einzelner serieller PPS-Ausgang
- GSOF-Unterstützung (General Serial Output Format)
Der Maschinenempfänger MS995 ist durch seinen besonders hohen Vibrationsschutz vor Schlägen und Schwingungen geschützt und für den Einsatz auf dem Schild von Raupen und Gradern konzipiert.
Der MS995 verfolgt die neuesten Signale aller bekannten GNSS-Systeme (GPS, GLONASS, Galileo, Beidou) und verfügt über die aktuelle Trimble Technik zur Verarbeitung von RTK-Daten. Sie bietet schnellere Systeminitialisierungszeiten bei Verlust des Satellitenverbindung sowie einen verbesserten Empfang in der Nähe von Abdeckungen durch die kombinierte GPS- und GLONASS-Positionierung.
Der Trimble MS996 ist ein vollständig integrierter GPS-Positionsempfänger mit Antenne, der für die Montage am Planierschild und auf der Kabine konzipiert ist. Das robuste Design des MS996 ermöglicht die Montage direkt an der Maschine, ohne dass eine externe Stoßisolierung erforderlich ist. Der MS996 wurde speziell für den Betrieb unter den Stoß- und Vibrationsbelastungen entwickelt und abgestimmt, die in Kabinen von schweren Maschinen auftreten.
Der MS996 ist mit dem neuesten Trimble Maxwell™ 7 Custom GPS-Chip und der ProPoint Real-Time Kinematic (RTK) Engine ausgestattet. Dies ermöglicht eine bessere Signalverfolgung und kürzere Systeminitialisierungszeiten bei verlorener Satellitenverbindung sowie einen verbesserten Betrieb bei Arbeiten in der Nähe von hohen Gebäuden, Baumkronen oder anderen Hindernissen.
Der MS996 verfolgt gleichzeitig GPS, GLONASS, Galileo, BeiDou und SBAS-Satellitensysteme, einschließlich WAAS, EGNOS, MSAS und QZSS.
Merkmale und Vorteile
- Die Trimble® ProPoint RTK-Engine
- Gleichzeitige Verfolgung von GPS, GLONASS, Galileo und BeiDou
- Unterstützung für SBAS-Systeme (einschließlich WAAS, EGNOS, MSAS, QZSS)
- Unterstützung für Trimble xFill
- Kompaktes, robustes Gerät, das sowohl auf dem Schild als auch in der Kabine montiert werden kann
- 3 LED-Anzeigen für sofortiges Betriebsfeedback
- USB-Unterstützung ermöglicht schnellere Firmware-Updates und WebUI-Browser-Zugriff
- Einzelner serieller PPS-Ausgang
- Unterstützung von GSOF (General Serial Output Format)
Der MS956 ist ein modularer Positionierungsempfänger für die Montage in der Maschinenkabine. Die kompakte Form ermöglicht es, den MS956 am Dachhimmel der Kabine oder in den Kabinenfächern von schweren Maschinen zu montieren. Der MS956 wurde speziell entwickelt und abgestimmt, um die Stoß- und Vibrationsbelastungen in den Kabinen oder Rahmen von schweren Maschinen zu überstehen.
Der MS956 ist mit dem neuesten Trimble Maxwell™ 7 Custom GPS-Chip und der ProPoint Real-Time Kinematic (RTK) Engine ausgestattet. Dies ermöglicht eine bessere Signalverfolgung und schnellere Systeminitialisierungszeiten, wenn die Satellitenverbindung verloren geht, sowie einen verbesserten Betrieb in der Nähe von Baumkronen oder anderen Hindernissen.
Der MS956 verfolgt gleichzeitig GPS, GLONASS, Galileo, BeiDou und SBAS-Systeme, einschließlich WAAS, EGNOS, MSAS und QZSS.
Merkmale und Vorteile
- Trimble® ProPoint RTK-Engine
- Gleichzeitige Verfolgung von GPS, GLONASS, Galileo und BeiDou
- Unterstützung für SBAS-Systeme (einschließlich WAAS, EGNOS, GAGAN, MSAS, QZSS)
- Unterstützung für Trimble xFill
- Einzelne, robuste, in der Kabine montierbare Einheit
- 3 LED-Anzeigen, die sofortiges Feedback zum Betrieb geben
- Ein einziger Kabelstecker (Stecker mit niedriger Zykluszahl)
- USB1-Unterstützung für schnellere Firmware-Updates und WebUI-Browser-Zugriff
- Einzelner serieller PPS-Ausgang
- Unterstützung von GSOF (General Serial Output Format)
